判斷檢修彈性齒式聯軸器之鼓型齒式聯軸器



彈性齒式聯軸器的型號種類頗多，其中鼓型齒式聯軸器就是其中的一種（也屬于撓性聯軸器）。

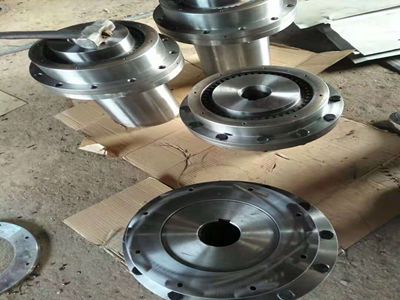

    鼓形齒聯軸器屬于剛撓性聯軸器，它由2個直齒內齒圈和2個鼓形齒外齒套組成，2個外齒套分別與主動軸和從動軸相連接，2個內齒圈上的凸緣通過鉸制孔螺栓進行連接，從而實現轉矩的傳遞。鼓形齒聯軸器的結構：具有結構緊湊、傳遞轉矩大、可靠性高、綜合補償兩軸相對位移的兩大優點。1個齒輪聯軸器有2個相同的嚙合組件，這2組嚙合件可以有各自不同的傾斜角，關鍵的條件還是計算嚙合齒輪所允許的傾斜角條件。鼓形齒聯軸器傾斜角、,60，一般使用中推薦w為1. 50一2. 5 0，因?yàn)殡S著角度的增大，聯軸器所傳遞的轉矩以及效率均會降低，使用壽命也會縮短。
  春華聯軸器廠家的技術經理在利用設備計劃?rùn)z修的機會，更換了該鼓形齒聯軸器，發現氣切割下來的內齒圈和外齒套上的齒沒有折斷，但外齒輪有較嚴重的磨損，齒形變尖。對于鼓形齒聯軸器失效的原因zui初判斷是齒面接觸強度不夠，造成齒輪過快磨損，但是通過對齒面接觸應力校核計算，否定了當初的判斷。并對鼓形齒聯軸器失效的原因進行了分析，改進了該鼓形齒聯軸器結構，參數、提高安裝的精度和加強潤滑等措施，并更換了新的鼓形齒聯軸器，經過后期對該廠的回訪詢問，改進后的新型鼓型齒是聯軸器在運行一年多來，運行良好。生產鼓型齒式聯軸器---泊頭市春華傳動機械。
